Ürüne Genel Bakış

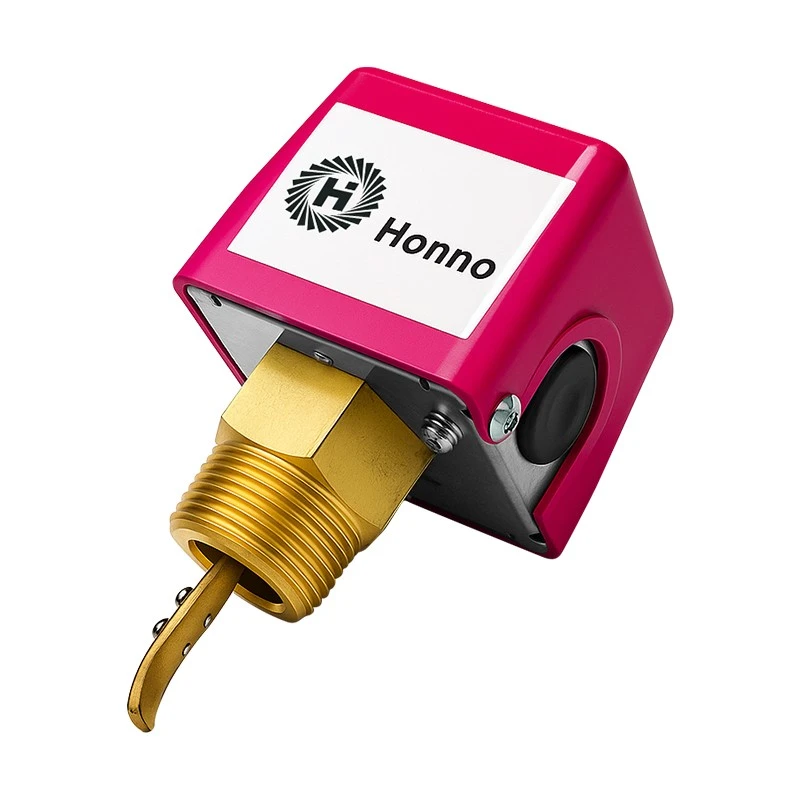

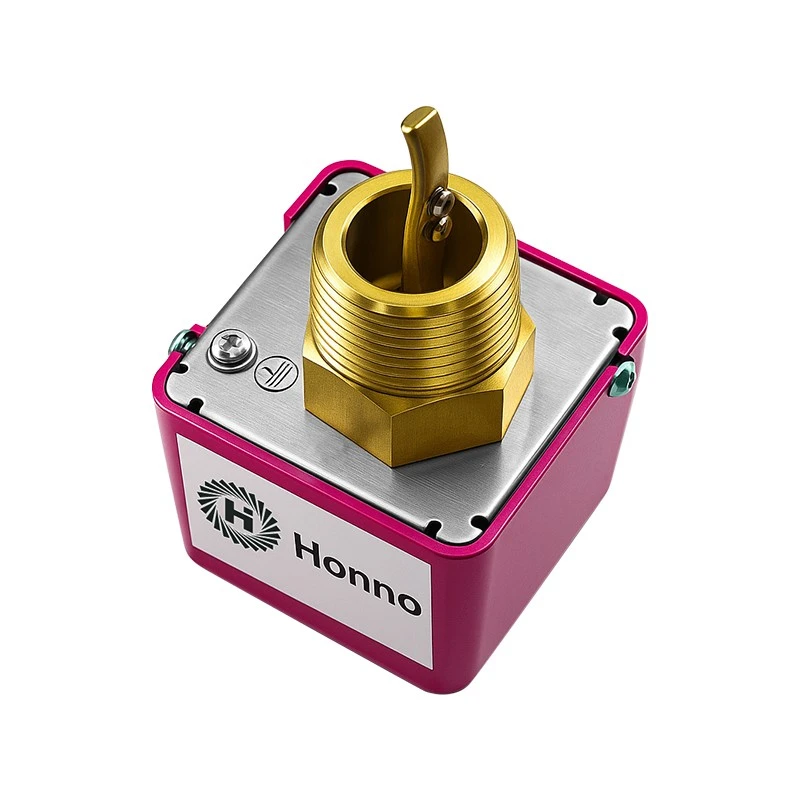

Bölme Akış Anahtarı, sıvı akışının boru hatlarında akış tespiti için bir mikro anahtarı çalıştıran bir kanadı hareket ettirdiği mekanik kanat tipi bir cihazdır.
Teknik Özellikler
|
Kategori |
Parametre |
Şartname |
|
Akışkan ve Akış |
Uyumlu Medya |
Su ve düşük-viskoziteli sıvılar |
|
Boru Boyutu Aralığı |
DN25–DN200 1–8 inç ±2 mm |
|
|
Ayar Noktası Aralığı |
1.0–30.0 m³/h ±15% |
|
|
Tekrarlanabilirlik |
Okumanın %3'üne eşit veya daha az ±%1 FS |
|
|
Basınç Düşüşü |
0,05 bar ±%10'a eşit veya daha az |
|
|
Elektrik |
İletişim Türü |
SPDT Form C mikro anahtarı |
|
Anahtarlama Derecelendirmesi |
250 VAC 5 A / 24 VDC 2 A |
|
|
Elektrik Bağlantısı |
DIN 43650 / M12 / M20×1,5 |
|
|
Yalıtım Direnci |
500 VDC'de 100 MΩ'dan büyük veya ona eşit |
|
|
İşletim |
Maksimum Çalışma Basıncı |
25 bar SS / 10 bar pirinç |
|
Ortam Sıcaklığı |
-20 ila +120 derece ±2 derece |
|
|
Ortam Sıcaklığı |
-20 ila +80 derece ±1 derece |
|
|
Koruma |
IP Derecelendirmesi |
IP65 / IP67 isteğe bağlı |
|
Patlama Koruması |
Ex d IIC T6 Gb / Ex ia IIC T6 Ga |
|
|
Mekanik |
Proses Bağlantısı |
G 1/2", G 1", NPT 1", flanşlı |
|
Islak Malzemeler |
316L SS / pirinç / nikel-kaplamalı pirinç |
|
|
Sızdırmazlık |
FKM / EPDM / NBR ±5 Shore A |
|
|
Kurulum |
Montaj Konumu |
Yatay tercih edilir, dikey izin verilir ±5 derece |
|
Performans |
Tepki Süresi |
1,2 sn'den az veya ona eşit eylem / 1,5 sn'den az veya eşit bırakma ±0,3 sn |
|
Mekanik Ömür |
1.000.000 döngüden büyük veya eşit |
|
|
Uyumluluk |
Sertifikalar |
CE / RoHS / ATEX / SIL 2 |
Teknik Özellikler ve Performans
Hidrodinamik Kürek Profili
Kürek şekli, yüksek hız koşullarında sıvı akışına karşı direnci azaltır.
Hermetik Körüklü Bariyer
Körüklü yapı, sızıntı riskini azaltmak için muhafazayı proses ortamından izole eder.
Kendi-Kendini Temizleyen Pivot Geometrisi
Pivot tasarımı, çalışma sırasında menteşe alanı çevresinde katı birikmesini azaltır.
Katı-Durum Manyetik İletim
Manyetik kaplin, kürek hareketini şafta nüfuz etmeden aktararak conta aşınmasını azaltır.
Gerilim-Gerilim Giderilmiş Bileşen Temperleme
Isıl işlem, üretim sırasında yay gerginliğini dengeler.
Uygulamalar
|
Uygulama Alanı |
Tipik kullanım |
|
HVAC Sistemleri |
HVAC sistemlerindeki soğutma devrelerindeki su sirkülasyonunu izler. |
|
Endüstriyel Soğutma |
Endüstriyel soğutma sistemlerinde kaynak hatlarındaki soğutma sıvısı kaybını tespit eder. |
|
Su Arıtma |
Su arıtma sistemlerinde kimyasal dozaj pompası akış koşullarını kontrol eder. |
|
Pompa Koruması |
Pompa giriş hatlarındaki sıvı eksikliğini tespit eder. |
|
Yağlama Sistemleri |
Rulman yağlama sistemlerindeki yağ beslemesini izler. |
Sertifikalar ve Kalite Kontrol
|
Standart / Direktif |
Temel |
Uyumluluk Fonksiyonu |
|
ISO 9001:2015 |
Kalite yönetim sistemi |
Üretim kalitesi ve proses kontrolü için kullanılır |
|
CE İşareti |
LVD ve EMC direktifleri |
AB elektrik ve basınç güvenliği gerekliliklerine uygunluğu gösterir |
|
RoHS Direktifi |
Tehlikeli madde kısıtlaması |
Kurşun dahil tehlikeli maddelerin kullanımını kısıtlar |
|
ATEX / IECEx |
Patlama koruması |
Bölge 1 ve Bölge 2 tehlikeli alanlarda kullanıma uygundur |
%100 Hidrostatik Basınç Testi
Her anahtar gövdesi, hermetik bütünlüğün doğrulanması için maksimum nominal limitin 1,5 katı değerinde bir sıvı basıncı sızdırmazlık doğrulamasından geçer.
Dielektrik Süreklilik Denetimi
Otomatik test, kısa devreleri önlemek için SPDT mikro anahtar terminalleri arasındaki yalıtım direncini kontrol eder.
Kinematik Pivot Profili Oluşturma
Mekanik kürek kolu, düzgün bir pivot dönüşü sağlamak ve bileşenlerin yapışmasını önlemek için tekrar tekrar döndürülür.
Otomatik Akış Tezgahı Kalibrasyonu
Lazer sensörler, ayar noktasının tekrarlanabilirliğini doğrulamak için gerçek kanat çalıştırma noktalarını referans sıvı hızlarına göre izler.
OEM/ODM ve Üretim Yetenekleri
Yapılandırılabilir Proses Bağlantıları
İşleme, müşteri spesifikasyonlarına göre G, NPT veya BSPT dişlerini destekler.
Esnek Kurşun Tel Tedariği
Kontrol sistemleri için özel kablo uzunluklarını ve korumayı destekler.
Alaşım Sınıfı Değişimi
Kimyasallara karşı dayanıklılık için isteğe bağlı 316L paslanmaz çelik.
Tutarlı Yıllık Çıkış Kapasitesi
Konfigürasyona bağlı olarak yıllık üretim 50.000 adede kadar çıkabilir.
SSS
|

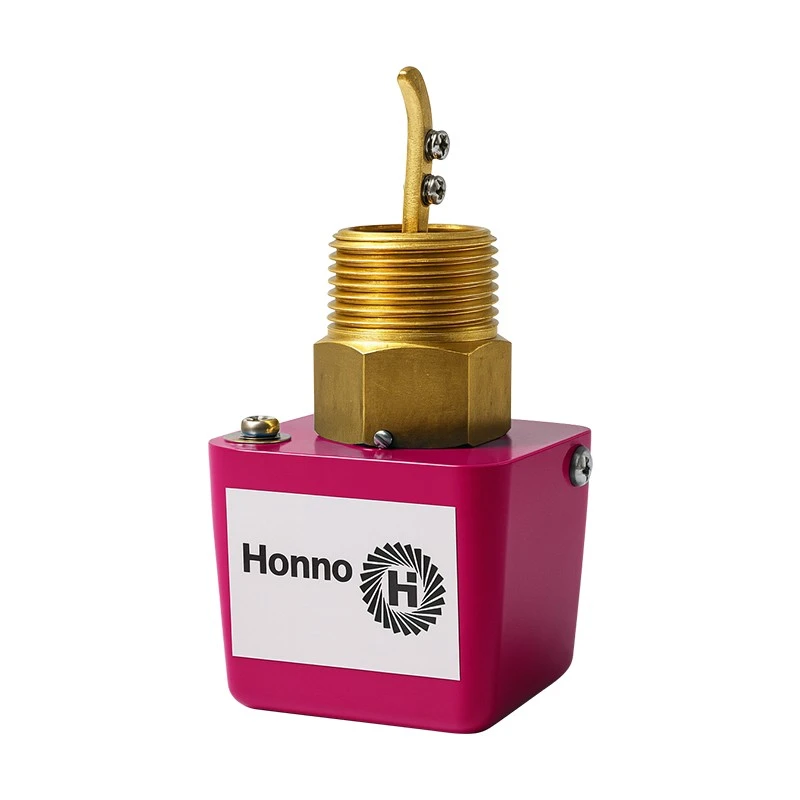

HNF10-E Bölmeli Tip Akış Anahtarı |
|
|
Spesifik Parametreler |
Değer / Açıklama |
|
Ölçüm Prensibi |
Mekanik prensiplere göre çalışır. Akışkanın akışı, bir yay tarafından desteklenen bir saptırma plakasına etki eder. Akış hızı önceden ayarlanmış bir değere ulaştığında, bölmenin hareketi mekanik olarak bir mikro anahtarı tetikler ve böylece bir anahtarlama sinyali üretilir. |
|
Nominal Çap Aralığı |
Konu 1"-6", diğer boyutlar özelleştirilebilir |
|
Islak Parça Malzemesi |
Paslanmaz çelik |
|
Bağlantı Yöntemi |
Dişli Bağlantı |
|
Maksimum Ölçüm Hatası |
Tam Ölçeğin ±%2,5'i |
|
Ölçüm Aralığı |
20-1800 L/dak |
|
Maksimum Proses Basıncı |
16 bar |
|
Orta Sıcaklık Aralığı |
Maksimum 90 derece |
|
Ortam Sıcaklığı Aralığı |
-25...80 derece |
|
Verici Muhafaza Malzemesi |
Sınırsız |
|
Ekran/Çalışma |
Görüntü yok |
|
Girişler |
|
|
Çıkışlar |
Normalde Açık + Normalde Kapalı (250VAC, 3A) |
|
Güç Kaynağı |
24VDC / 230VAC |
|
Sertifika |
|
|
Fonksiyonel Güvenlik |
İşlevsel güvenlik, IEC 61508 standardına uygundur ve IEC 61511 standardının öngördüğü şekilde güvenlik uygulamalarında kullanılmasına olanak tanır. |
